Инструкция по сборке фильтра

1. Подготовка рабочего местаИнструкция по сборке фильтра
Установить баллон вертикально, не допуская наклона или качания.



2. Подготовка центральной трубы.

• Установить трубу в стоящий вертикально баллон так, чтобы нижняя распределительная система попала в нижнее посадочное место баллона.

• В этом положении отмерять 25 мм трубы от верхней горловины баллона, поставить отметку.

• Извлечь трубу из баллона, обрезать по отметке, выдерживая край трубы с нижней распределительной системой выше уровня обрезаемой отметки, во избежание её засорения.

• Зачистить от заусенцев, стружки, пыли как снаружи, так и внутри трубы.

 Подготовка центральной трубы

3. Загрузка наполнителя фильтра.
• Перед загрузкой ионообменной смолы (каталитического угля) необходимо установить центральную трубу в стоящий вертикально баллон так, чтобы нижняя распределительная система попала в нижнее посадочное место баллона.
• Временно заглушить верхний край центральной трубы.
• Выполнить загрузку ионообменной смолы, не допуская смещения и попадания смолы внутрь центральной трубы.
• Объём наполнителя должен составлять не менее 55%-60% от объёма баллона, что соответствует объёму 10 литров (0,4 мешка).
• По окончании наполнения баллона, снять заглушку с центральной трубы.

4. Подготовка клапана управления.

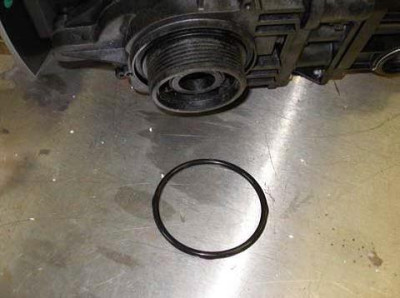

• Установить прокладку на горловину клапана управления.
• Смазать силиконовым герметиком (в наборе) наружную и внутреннюю прокладки.
 наружная и внутренняя прокладка

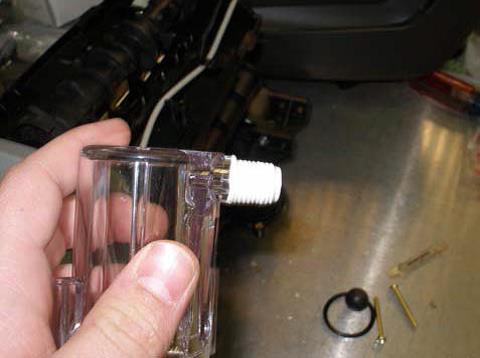

• Намотать ФУМ-ленту на резьбу всасывающего вывода стаканчика.
Намотать ФУМ-ленту на резьбу стаканчика
• Установить запорный шарик в посадочном гнезде клапана управления.
Установить запорный шарик в посадочном гнезде клапана
• Установить стаканчик на посадочное место клапана управления.
• Закрепить стаканчик винтами.
ВНИМАНИЕ! Во избежание поломки стаканчика не следует сильно затягивать крепежные винты.
Закрепить стаканчик винтами

5. Установка верхней корзинки.
• Установить верхнюю корзинку на горловину клапана управлени
верхняя корзинка    Установить верхнюю корзинку на горловину клапана

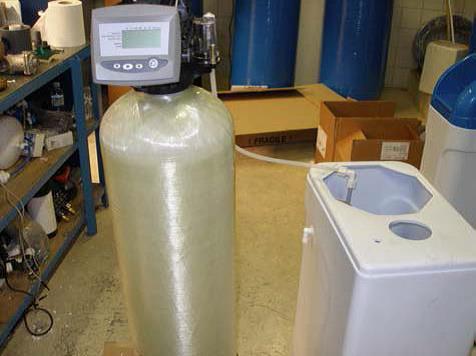

6. Установка клапана управления.
• Надеть клапан управления на баллон, продев центральную трубу внутрь верхней корзинки.
• Осторожно покачивая, посадить клапан управления на трубу.
• Прикрутить клапан управления к баллону по резьбе.
ВАЖНО: Не следует сильно зажимать клапан управления при закручивании, так как здесь применяется зажим типа «O-ring». Необходимо зажать клапан управления так, чтобы зазор между клапаном управления и баллоном составлял не более 0,5 мм. Если при запуске фильтра из-под клапана управления протечет вода, следует сбросить давление в системе, и подтянуть клапан управления.
 Установка клапана управления

7. Сборка солевого бака.

• Прикрепить поплавковый клапан к жесткой всасывающей трубке.
Прикрепить поплавковый клапан

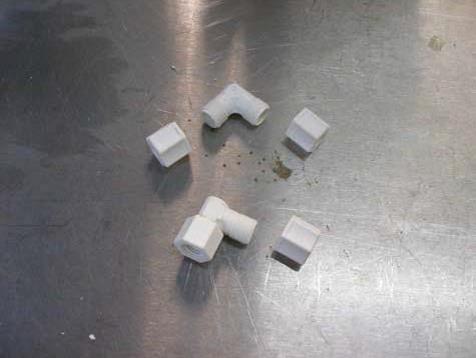

• Присоединить уголок d 3/8 к жесткой всасывающей трубке.
  Присоединить уголок d 3/8 к жесткой всасывающей трубке

• Присоединить уголок d 3/8 к стаканчику клапана управления.
 Присоединить уголок d 3/8 к стаканчику клапана управления

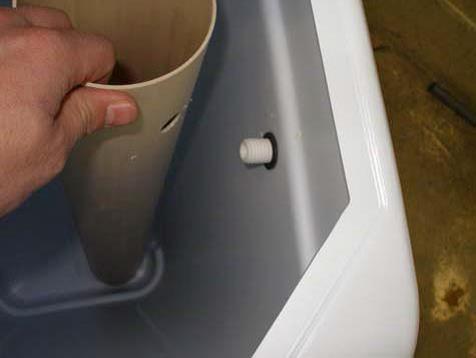

• Отсверлить отверстие диаметром 8 мм в наружной стенке шахты солевого бака на высоте 30 мм от верхнего края бака.
 Клапан   Отсверлить отверстие диаметром 8 мм

• Установить всасывающую трубку с поплавковым клапаном в шахту солевого бака.
• Закрепить всасывающую трубку в отверстии шахты солевого бака.
• Отсверлить отверстие для перелива в солевом баке на высоте 25 мм от верха.
• Закрепить уголок d 3/8 в отверстии для перелива.


• Соединить гибкой трубкой всасывающую трубку солевого бака с уголком d 3/8 стаканчика клапана управления.

 Соединить гибкой трубкой трубку солевого бака
