Для чего нужен редуктор давления воды

Редуктор давления воды — прибор который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключенное к нему бытовое оборудование. Редуктор давления представляет из себя компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

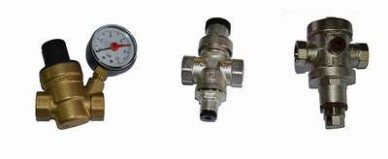

                                        Редуктор давления воды

Принцип действия редуктора давления

Работа любого редуктора давления воды основана на равновесии двух сил - первую силу представляет давление воды, вторую силу создает сжатая пружина. В соответствии с конструкцией редукторы различают мембранного типа и поршневого.

Мембранные редукторы отличаются более качественными показателями работы, а так же критические значения давления, например Honeywell заявляет о сохранении работоспособности редуктора при превышении давления до 25 бар. Так же мембранные редукторы позволяют регулировать выходное давление от 1 до 7 бар. В отличие от своего собрата, поршневые являются более дешевым вариантом редукторов давления, но и соответственно они имеют более скромные характеристики.

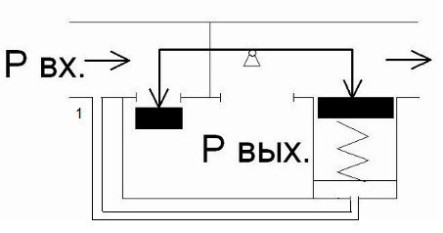

Рассмотрим принцип работы редуктора давления для воды. Разделим редуктор на две половины первая слева (см. рисунок) будет называться отсек подачи воды, там у нас действует давление P вх, а второй условно назовем отсек полученного давления P вых, Отсек входного давления так же соединен с полостью, где находится пружина - точка 1. Это может быть сильфон (тонкая трубка) или же просто высверленное внутри, в корпусе редуктора отверстие.

Начнем изучение процессов происходящих в редукторе:
- первый процесс который рассмотрим, вода статична т.е. краны все закрыты, трубы все запечатаны и движение воды нет. Давление Pвх стремится уравняться с давлением Рвых и как результат давление Р вх стало бы равно давлению Р вых, если бы не перемычка доставляющая давление к пружине. Вот благодаря этой перемычке редуктор закрывается и давление не растет за редуктором.

- второй процесс - кран открыт, через редуктор проходит вода, есть динамика. Так вот, при открытии кранов, давление Р вых падает, на клапан, который держит пружину, перестает воздействовать давление Р вых. Благодаря пружине через рычаг происходит открытие запирающего клапана, вода из отсека Р вх попадает в отсек Р вых, что влечет за собой повышение Р вых, оно растет до значения при котором опять произойдет компенсация давления воды и силы сжатия пружины. Рычаг начинает давить на клапан Р вх - запирается, давление Р вых начинает падать, после рычаг опять начинает открываться .... и процесс идет по вот такому замкнутому кругу.

При закрытии крана, вода останавливается и мы переходим к процессу номер 1.
Здесь хотелось бы остановиться на одной проблеме. Через некоторое время эксплуатации внутри редуктора давления, скапливаются отложения присутствующие в нашей "чистой" водопроводной воде, в основном они оседают на седлах клапанов, и разъедают резину, делая ее не эластичной. Все это в конце концов приведет к тому, что при закрытии кранов, редуктор не сможет закрыть клапан Р вх и он останется открытым. Это приведет к росту давления за редуктором, что отрицательно может сказаться на пластиковых механизмах и гибких подводках широко используемых в санузлах.

Все это означает:

1. установка редуктора давления без манометров, лишена всякого смысла, вы не узнаете работает у Вас редуктор давления или нет.

2. редуктор давления, как и все другие используемые в быту приборы, нуждается в периодическом обслуживании.

 Принцип работы редуктора давления

 Работа регулятора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. Когда происходит открытие крана водопроводе то выходное давление редуктора понижается, это приводит к уменьшению давления на диафрагму. Усилие пружины при этом оказывается выше, и, выпримляя его, она одновременно открывает рабочий клапан до того момента, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивания его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

 Большинство редукторов регулируемые, хотя встречаются и нерегулируемые экземпляры. Регулирование выходящего давления выполняется специальным винтом. Обычно, вкручивая винт по часовой стрелке, внутренняя пружина вдавливает мембрану и открывает клапан. Таким образом, увеличивается выходящее давление. Для понижения давления винт необходимо выкрутить в противоположном часовой стрелке направлении. Регулирование редуктора выполняется при закрытых кранах, смесителях. Перед регулировкой рекомендуется открыть кран на пару минут. Это необходимо, чтобы сбежала вода. В этом случае из труб выгоняется скопившийся воздух и мусор (металическая стружка, окалина) после монтажных работ.

Чем еще редукторы могут отличаться друг от друга? При покупке редуктора необходимо точно знать размер труб, на которые он будет ввинчиваться. А также следует учитывать расположение резьбы на трубе. Если резьба на трубе снаружи, то резьба в патрубке редуктора должна быть внутри. С одной стороны, вопрос не требует особого внимания, но как показывает практика, перед самой установкой выясняется, что нужен еще один переходник или ниппель, для того чтобы можно было смонтировать все элементы.

Условия применения:
Водная среда не содержащая масла и сжатый воздух.
Максимальное давление не более 16 бар.
Максимальная температура не более 70 °C.

Шкала соответствий «мм/дюймы»:

 8-10 мм — 1/4"
15 мм — 1/2"
20 мм — 3/4"
25 мм — 1"
32 мм — 1 1/4"
40 мм — 1 1/2"
50 мм — 2"
65 мм — 2 1/2"
100 мм — 4"

К примеру, если внешний диаметр трубы приблизительно равен 15мм это значит, что на эту трубу накручиваются патрубок редуктора, фитинги и прочее оборудование с маркировкой «1/2”» — 1/2 дюйма.

Определившись с главными размерами: размерами для подключения к трубам, не стоит забывать про общие габариты редуктора. Возможно, установка будет выполняться в труднодоступном месте, где не будет возможности или будет крайне затруднительно накручивать редуктор на трубы. Чаще всего подобные вопросы следует решать во время монтажа трубопровода, но если трубы уже проложены, то помнить про возможные препятствия при монтаже следует всегда.

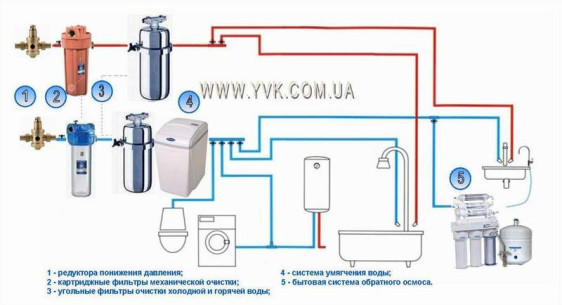

                 Схема установки редукторов давления в магистрали холодной и горячей воды

             Схема установки редукторов давления в магистрали

Места установки редуктора.

Часто встречается установленный редуктор давления в водопроводной системе перед подключенным бойлером, стиральной машиной или перед другим бытовым оборудованием. Так бывает, если перед монтажом трубопровода в квартире, заранее не была предусмотрена установка одного редуктора на всё помещение сразу. Иногда перед редуктором ставится фильтр грубой очистки. Такая защита редуктора будет не лишней, хотя некоторые модели редукторов имеют внутри собственный фильтр грубой очистки. Тем не менее, лишний фильтр никогда не помешает.



 Наш Интернет-магазин предлагает редукторы давления компании Honeywell (Германия) и IVR (Италия)





                          Редукционные клапаны давления                        Редукторы давления

                             Honeywell (Германия)                                 IVR (Италия)

                             Honeywell (Германия)                        IVR (Италия)








Работа любого редуктора давления воды основана на равновесии двух сил - первую силу представляет давление воды, вторую силу создает сжатая пружина. В соответствии с конструкцией редукторы различают мембранного типа и поршневого.

Мембранные редукторы отличаются более качественными показателями работы, а так же критические значения давления, например Honeywell заявляет о сохранении работоспособности редуктора при превышении давления до 25 бар. Так же мембранные редукторы позволяют регулировать выходное давление от 1 до 7 бар. В отличие от своего собрата, поршневые являются более дешевым вариантом редукторов давления, но и соответственно они имеют более скромные характеристики.

Рассмотрим принцип работы редуктора давления для воды. Разделим редуктор на две половины первая слева (см. рисунок) будет называться отсек подачи воды, там у нас действует давление P вх, а второй условно назовем отсек полученного давления P вых, Отсек входного давления так же соединен с полостью, где находится пружина - точка 1. Это может быть сильфон (тонкая трубка) или же просто высверленное внутри, в корпусе редуктора отверстие.

Начнем изучение процессов происходящих в редукторе:

- первый процесс который рассмотрим, вода статична т.е. краны все закрыты, трубы все запечатаны и движение воды нет. Давление Pвх стремится уравняться с давлением Рвых и как результат давление Р вх стало бы равно давлению Р вых, если бы не перемычка доставляющая давление к пружине. Вот благодаря этой перемычке редуктор закрывается и давление не растет за редуктором.

- второй процесс - кран открыт, через редуктор проходит вода, есть динамика. Так вот, при открытии кранов, давление Р вых падает, на клапан, который держит пружину, перестает воздействовать давление Р вых. Благодаря пружине через рычаг происходит открытие запирающего клапана, вода из отсека Р вх попадает в отсек Р вых, что влечет за собой повышение Р вых, оно растет до значения при котором опять произойдет компенсация давления воды и силы сжатия пружины. Рычаг начинает давить на клапан Р вх - запирается, давление Р вых начинает падать, после рычаг опять начинает открываться .... и процесс идет по вот такому замкнутому кругу.

При закрытии крана, вода останавливается и мы переходим к процессу номер 1.

Здесь хотелось бы остановиться на одной проблеме. Через некоторое время эксплуатации внутри редуктора давления, скапливаются отложения присутствующие в нашей "чистой" водопроводной воде, в основном они оседают на седлах клапанов, и разъедают резину, делая ее не эластичной. Все это в конце концов приведет к тому, что при закрытии кранов, редуктор не сможет закрыть клапан Р вх и он останется открытым. Это приведет к росту давления за редуктором, что отрицательно может сказаться на пластиковых механизмах и гибких подводках широко используемых в санузлах.

Все это означает:

1. установка редуктора давления без манометров, лишена всякого смысла, вы не узнаете работает у Вас редуктор давления или нет.

2. редуктор давления, как и все другие используемые в быту приборы, нуждается в периодическом обслуживании.
