Схема подключения системы обратного осмоса

Подробная инструкция, схема и описание установки и монтажа фильтра обратного осмоса своими руками.

Схема подключения и монтажа системы обратного осмоса

В Вашей системе RO используются быстроразъёмные фитинги типа JG. Для
подсоединения или разъединения соединения от Вас потребуется только
простое нажатие особым способом.

 соединение JG


Расположение фильтра обратного осмоса Расположение фильтра обратного осмоса

До начала монтажа Вы должны оценить свободный доступ к месту установки.

Установка фильтров для воды может осуществляться как совмещенным\. так и разведенным по разные стороны пространства под кухонной мойкой.

Стоит примерить все габаритные элементы фильтра и принять решение, как удобнее его установить.

На рисунке показано самое распространенное расположение фильтра в тумбе под мойку.


Начало монтажа

Необходимое для монтажа

Дрель с регулируемой скоростью вращения

Сверло 6, 11мм

Гаечный ключ 12, 16, 22, 24, 28

Разводной ключ

Бокорезы или нож

Тефлоновая лента

Таз и тряпка

В комплект входят

Хромированный тройник ½”рн – ¼”рв – ½”рв

Вентиль ¼”рн – ¼”ц

Гибкий шланг 3м

Блок фильтров с картриджами

Накопительный бак 3.2G

Вентиль к накопительному баку

Дренажный хомут

Питьевой краник с подсоединительными элементами

Ключ для замены фильтров

Инструкция по монтажу и обслуживанию

 Схема подключения и установки системы обратного осмоса

ШАГ 1: ПОДСОЕДИНЕНИЕ К ВОДОПРОВОДУ

1. Отключите подачу холодной воды, повернув вентиль под мойкой (если Вы планируете установить переходник к фильтру после этого вентиля) или вентиль на входной магистрали (если Вы планируете установить переходник перед вентилем под мойкой как показано на рисунке справа). Откройте кран на Вашей мойке для сброса давления в водопроводной трубе и убедитесь, что вода из него не бежит.

2. Подставьте таз под то место, где Вы планируете ставить переходник. Самое удобное место для монтажа – это место соединения водопроводной трубы с подводкой к крану. Эта подводка, как правило, гибкая. Расслабьте обжимную гайку подводки и дайте оставшейся в трубе воде вылиться в таз. Открутите гайку до конца.

3. Возьмите входящий в комплект к фильтру хромированный переходник ½” и намотайте на его наружную резьбу тефлоновую ленту.

4. Намотайте тефлоновую ленту (или лён с герметиком) на резьбу водопроводной трубы.

5. Накрутите переходник на трубу (ключ 24). РЕКОМЕНДАЦИИ: Если труба металлическая, то аккуратно придержите её газовым ключом для избежания её повреждения или разгерметизации следующих выше соединений. Если труба металлопластиковая или полипропиленовая, то придержите её рожковым или разводным ключом.

6. Возьмите входящий в комплект к фильтру хромированный вентиль ¼” и намотайте на его наружную резьбу тефлоновую ленту.

7. Вкрутите вентиль в переходник (ключ 16).

8. Наденьте на гибкую трубку ¼” обжимную гайку подводки и вставьте трубку в вентиль до упора.

9. Обожмите эту гайку. ВНИМАНИЕ: Если гибкая подводка к Вашему крану ветхая (водопроводная труба) или Вы не помните, когда она менялась последний раз, то поменяйте её на новую.

10. Другой конец трубки подсоедините ко входу фильтра.

 кран тройник адаптер

ШАГ 2: УСТАНОВКА ПИТЬЕВОГО КРАНИКА

ВНИМАНИЕ!! Если Ваша мойка или столешница изготовлены из санфаянса,
мрамора или аналогичного материала, то при сверлении используйте
предназначенные для этого материала свёрла. Будьте предельно
внимательны в виду хрупкости этих материалов.
ВНИМАНИЕ!! Перед сверлением предусмотрите надлежащую защиту для
глаз (например, очки) от попадания в них стружек и осколков.
ВНИМАНИЕ!! Перед сверлением убедитесь, что сверло в дрели надёжно
закреплено, дрель заземлена. НЕ СВЕРЛИТЕ, ИМЕЯ КОНТАКТ С ВОДОЙ!!
Вы можете выбрать любое место для монтажа краника, исходя из
эстетических и эргономических соображений, а также удобства при монтаже.
Прежде, чем сверлить отверстие, проверьте, позволяет ли Вам пространство
под мойкой надёжно закрепить краник и подвести к нему трубки без сильных
перегибов.
Монтаж питьевого крана
Если нет возможности закрепить краник на самой мойке (позиция 2), то Вы
можете закрепить его на столешнице рядом с мойкой (позиции 1,3). Для
крепежа краника потребуется ровная горизонтальная поверхность на мойке
или столешнице диаметром приблизительно 4 см.
РЕКОМЕНДАЦИИ: Перед сверлением наклейте лейкопластырь или
специальный пластырь для защиты от сколов на предполагаемое место
монтажа краника. Данная предосторожность позволит избежать повреждения
поверхности при сверлении.

1. Удалите все предметы из-под мойки и вокруг неё. Постелите в раковину и
под неё тряпку или газету, чтобы потом собрать сколы и стружки.
2. Просверлите на пониженной скорости центрирующее отверстие в
предполагаемом месте размещения краника сверлом ∅ 6,0 мм.
Пользуйтесь смазкой или мылом для охлаждения сверла.
3. Поменяйте сверло на ∅ 11,0 мм и увеличьте отверстие.
4. Отклейте лейкопластырь. Если края отверстия рваные и острые, то
обработайте их напильником или надфилем. БУДЬТЕ ОСТОРОЖНЫ, НЕ
ПОРЕЖЬТЕСЬ ОБ ОСТРЫЕ КРАЯ!
5. Уберите тряпку или газету из мойки и из-под неё.
6. Протрите вокруг отверстия, мойку и под мойкой.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Если в эмалированной или санфаянсовой
раковине остались металлические стружки, то удалите их как можно скорее.
Они быстро оставляют трудноудалимые ржавые пятна.
7. Возьмите краник из упаковки. На нижнее основание краника наденьте
хромированное кольцо, под него вставьте большое резиновое кольцо для
герметизации соединения.
8. Вставьте нижнее основание краника в отверстие, наденьте маленькое
резиновое кольцо, шайбу и гайку. Закрутите гайку по часовой стрелке до
упора, разместив при этом ручку краника в удобном для его дальнейшего
использования месте.

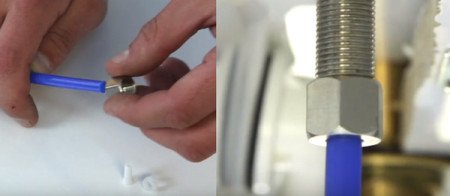

Обжимная гайка
9. Возьмите гибкую трубку, наденьте на него обжимную гайку, маленькую
белую пластиковую шайбу. Во внутрь трубки вставьте белый пластиковый
стержень.
10. Вставьте трубку в основание краника из-под мойки и затяните обжимную
гайку.
РЕКОМЕНДАЦИИ: Гайки на кранике затягиваются гаечным ключём на 14. Для
удобства Вы можете использовать трубчатый ключ на 14, предварительно
просунув через него трубку.
11. Свободный конец трубки от питьевого краника пока оставьте не
подключённым к фильтру.

ПОДСОЕДИНЕНИЕ СТАНДАРТНОГО КРАНИКА

ШАГ 3: УСТАНОВКА ШАРОВОГО ВЕНТИЛЯ НА БАК

ПРИМЕЧАНИЯ: Не открывайте клапан в нижней части бака. Через него на
заводе был закачан газ под давлением 0,34-0,48 атм.
1. Намотайте тефлоновую ленту вокруг резьбы подсоединения сверху бака.
2. Закрутите на эту резьбу шаровой вентиль. Затягивайте только вручную.
БУДЬТЕ ОСТОРОЖНЫ! НЕ СОРВИТЕ РЕЗЬБУ НА ПЛАСТИКОВОМ
ВЕНТИЛЕ.
3. Подсоедините к вентилю гибкую ¼” трубку.
4. Другой конец трубки подсоедините к тройнику на входе угольного
постфильтра AC-IL-GAC (5-я ступень, см. монтажную схему)

ШАГ 4: УСТАНОВКА ХОМУТА ДЛЯ ДРЕНАЖА

 1. Дренажный хомут подходит к большинству стандартных пластиковых труб
диаметром ∅32 и 50 мм. Он должен быть установлен на вертикальной
или горизонтальной части канализационной трубы под мойкой.
2. Отсоедините переднюю и заднюю части хомута друг от друга.
3. Наденьте переднюю часть на предполагаемое место соединения с
канализационной трубой.
4. Возьмите заднюю часть и совместите её с передней так, чтобы обе части
обхватили трубу.
5. Закрутите два крепёжных болта для фиксации хомута.
6. Вставьте в дрель сверло ∅6,0мм и просверлите отверстие в трубе в
центре передней части хомута.
7. Наденьте на гибкую трубку ¼” обжимную чёрную гайку и подсоедините
трубку к хомуту.
8. Свободный конец трубки подсоедините к ограничителю течения (на нём
надпись FLOW420). См. монтажную схему.
 Установка дренажного хомута

ШАГ 5: ПРОМЫВКА БЛОКА ПРЕДВАРИТЕЛЬНОЙ ФИЛЬТРАЦИИ. ЗАМЕНА КАРТРИДЖЕЙ

1. Отсоедините трубку от второго предварительного фильтра (она ведёт к
отсечному клапану).
2. Подсоедините к последнему предварительному фильтру трубку от
питьевого краника;
3. Проверьте, все ли соединения надёжно закреплены и герметичны;
4. Поверните ручку вентиля подачи воды на фильтр так, чтобы она
располагалась поперёк гибкой ¼” трубки;
5. Закройте питьевой краник;
6. Медленно включите холодную воду в водопроводной магистрали;
7. Проверьте герметичность подсоединения фильтра к водопроводу;
8. Подайте на фильтр (на предварительные фильтры) водопроводную воду,
повернув входной вентиль вдоль гибкой трубки;
9. Убедитесь в герметичности блока фильтров;
10. Откройте питьевой краник. Теперь блок предварительных фильтров
начнёт заполняться водой, из краника некоторое время будет выходить
воздух;
11. Через 10-15 минут отключите подачу воды на фильтр, повернув входной
вентиль поперёк гибкой трубки. Подождите, пока вода перестанет
поступать на питьевой краник.
12. Закройте питьевой краник. Блок предварительных фильтров готов к
работе;
13. Отсоедините трубку от последнего предварительного фильтра и
подсоедините её к выходу последнего постфильтра (IL-GAC, AIL-MIN или -
IL-BIO);
14. Подсоедините свободный конец трубки от отсечного клапана, который Вы
отсоединили в п.2.

ШАГ 6: УСТАНОВКА / ЗАМЕНА МЕМБРАНЫ

1. Убедитесь, что входной вентиль закрыт;
2. Закройте вентиль на накопительном баке (расположите его поперёк
гибкой трубки);
3. Откройте питьевой краник, чтобы сбросить давление (если Вы меняете
мембрану);
4. Отсоедините гибкую трубку со входа корпуса мембраны;
5. Открутите крышку корпуса мембраны против часовой стрелки. Убедитесь,
что уплотнительные кольца смазаны вазелином, находятся на своих
посадочных местах и не деформированы;
6. Если Вы производите замену мембраны, то аккуратно извлеките
мембрану из корпуса при помощи плоскогубцев;
7. Аккуратно извлеките новую мембрану из упаковки;
8. Проверьте, нет ли посторонних предметов внутри корпуса. Если есть, то
удалите их, промойте водой корпус изнутри;
9. Вставьте новую мембрану в корпус и закрутите крышку, не сместив
уплотнительные кольца;
10. Подсоедините гибкую трубку к корпусу мембраны (её Вы отсоединяли в
п.4);
11. Закройте вентиль на накопительном баке;
12. Откройте входной вентиль для подачи воды на фильтрацию;
13. Откройте питьевой краник и оставьте его в открытом положении для
промывки картриджей.
14. Через 5-10 минут из краника побежит вода тонкой струйкой.
15. Оставьте в таком положении питьевой краник на 1-2 часа. В таком режиме
промывается мембрана.

ШАГ 7: ПРОМЫВКА БАКА И КАРТРИДЖЕЙ ПОСТФИЛЬТРАЦИИ

Фильтр обратного осмоса под мойкой
1. Убедитесь, что водопроводная вода поступает на фильтрацию;
2. Закройте питьевой краник и откройте вентиль на баке. Теперь очищенная
на мембране вода будет поступать в бак.
3. Через 3 часа откройте питьевой краник и слейте через него содержимое
бака (10-15 литров). Таким образом, Вы промоете бак и постфильтры;
ПРИМЕЧАНИЕ: Картридж IL-GAC содержит гранулированный уголь. На
начальной стадии промывки угольная пыль будет немного подкрашивать воду.
Это нормальный процесс.
4. Закройте питьевой краник и дайте баку заполниться ещё раз (3 часа).
5. Откройте питьевой краник и слейте содержимое бака через него.
После такой двойной промывки бака и постфильтров дайте воде набраться в
бак (1-2 часа). Система готова к верной Вам службе.
a. Если Вы хотите налить немного воды, то нажмите ручку вниз
b. Если Вам необходимо налить много воды, то поднимите ручку вверх.


Видео-инструкция по установке фильтра обратного осмоса




 Короткое видео по установке системы обратного осмоса своими руками.

РЕКОМЕНДАЦИИ ПО ЗАМЕНЕ КАРТРИДЖЕЙ И ОБСЛУЖИВАНИЮ СИСТЕМЫ


раз в 3-6 месяцев меняйте предварительные картриджи
раз в 8-12 месяцев меняйте постфильтры
раз в 24-48 месяцев меняйте мембрану
ПРИМЕЧАНИЕ: Периодичность замены картриджей определяйте исходя из каче-
ства исходной воды. Помните, использование картриджей с исчерпанным ресур-
сом или сроком годности может быть опасно для Вашего здоровья. Новый
картридж – это новая жизнь для Вашего фильтра!







 Статьи  на сайте Интернет-магазина "ЮВК" предлагает







На что нужно обратить внимание при выборе фильтра воды Несмотря на то, что фильтры для квартиры насчитывают всего несколько основных...
Сроки замены фильтрующих засыпок в системах фильтрации Загрузки для засыпных фильтров колонного типа имеют свой срок годности. Спустя несколько лет использования...
Фільтри очищення питної води Від якості споживаної води залежить збереження загального стану здоров'я кожної людини. Як показує практика, водопровідна вода не...
Установка фильтра проточного типа под мойку Установка трехступенчатого фильтра для очистки воды под мойку. Перед установкой водоочистителя нужно внимательно прочитать...
Переваги та недоліки фільтрів води Не завжди водопровідна вода відповідає основним стандартам якості. Для того, щоб уникнути отруєння, потрібно...
Самостоятельная установка помпы в обратном осмосе Повысительная помпа в системах обратного осмоса предназначается при недостаточном давлении в магистрали водопровода, т.е.
Особенности и преимущества фильтров очистки воды Особенности использования фильтров для очистки воды. В чем их преимущества и особенности. Где приобрести качественные...
Подготовка картриджей к кувшинному фильтру Особенности и практические советы по правильной подготовке картриджных фильтров кувшинного типа разных производителей перед их использованием...
Вода на первом году жизни

Вода на первом году жизни

17.04.2020
Кол-во просмотров : 4810
С самого рождения ребенок нуждается в питьевой воде. Вода в жизни ребенка занимает особое место. Он пребывал в ней много...
Как подготовить фильтры-картриджи перед использованием Практические советы по правильной подготовке картриджных фильтров перед их использованием в разных системах очистки водопроводной воды.
Расчет объема загрузки ионообменной смолы Расчёт умягчения на ионообменной колонне состоит из сопоставления возможностей и количества смолы с реальной жёсткостью воды,...
Интервалы между регенерацией умягчителя Расчёт объёма воды между регенерациями на ионообменной колонне состоит из сопоставления возможностей и количества смолы с реальной...
Фильтры для воды H2O System Компания H2O System была основана в Украине (г. Житомир) в 2003 году. Основное направление...
Инструкция по сборке фильтра 1. Подготовка рабочего места. Установить баллон вертикально, не допуская наклона или качания. 2. Подготовка центральной трубы. •...
Аэрация воды Аэрация - это метод очистки воды от различных нежелательных элементов (сероводород, железо, марганец и т.д.) за счёт химических...
Расход воды бытовыми приборами В процессе проектирования систем водоснабжения для различных объектов и целей, самым главным вопросом является расчет максимального количества...
Фильтры для очистки воды Всем известно, что качество воды, поступающей в квартиру, частный дом непосредственно влияет на здоровье человека и...
Фильтры для воды KAPLYA Компании Kaplya - производство Тайвань предлагает простые и надежные фильтры для очистки воды. С ассортиментом продукции...
Можно и нужно ли пить воду во время тренировки? Пить или не пить воду во время физических нагрузок – вопрос...
Статья о пользе и вреде кипячения воды Часто задается вопрос: насколько полезна вода после кипячения и как часто ее можно кипятить.
Почему образуется налёт на стенках посуды Белый налёт, который остается на дне и стенках посуды, очень раздражает домохозяек. Если оставить...
Соответствие дюймовых водопроводных труб метрическим Трубы для воды и газа зачастую измеряют в дюймах а не в (мм). Диаметр дюймовой...
Подбор фильтров воды Вы решили приобрести фильтр для воды, но как это сделать? Ведь Вам предстоит решить эту задачу.
Статьи о производителеях фильтров очиски воды В данной рубрике мы постараемся ознакомить Вас с лучшими мировыми производителями в области водоочистки,...
Фильтры для воды. Советы по выбору

Фильтры для воды. Советы по выбору

18.06.2019
Кол-во просмотров : 14466
Фильтры для воды. Что важно знать. Одним из критериев здоровой и благополучной жизни каждого является хорошее качество питьевой воды в доме...
Часто задаваемые вопросы о картриджах к фильтрам-кувшинам В данной статье Вы получите ответы на наиболее часто задаваемые вопросы по пользованию...
AQUAFILTER EXCITO-B фильтр под мойку Пятиступенчатая система очистки воды Aquafilter EXITO-B под кухонную мойку с капиллярной мембраной.
Aquafilter EXCITO-WAVE фильтр под мойку Четырехступенчатая система фильтрации воды. Картриджи типа “TWIST. Система изготовлена из сертифицированных компонентов NSF.
Сорбционные, угольные фильтры для удаления хлора и органики Установки угольной (сорбционной) фильтрации для очистки воды хозяйственно-бытового назначения от хлора, хлорорганических...
Комплектующие к фильтрам для очистки воды Вашему вниманию предлагается ассортимент и описание комплектующих и аксессуаров к фильтрам для очистки...
